進化を遂げた、
SAXES-VP登場。

SAXES-V
CONCEPT

最高峰のV､さらなる頂へ

2018年、大規模生産者向けの高耐久シリーズとして従来機とは全く異なるコンセプト、デザインを全面に打ち出した新ブランド「SAXES」を発売。

かねてより要望の高かった消耗部品の材質強化・耐久性向上を実現し、瞬く間に国内穀物乾燥調製機械の市場を席巻。

2026年、従来機SAXES-Vの優れた性能はそのままに、細部構造を徹底的にブラッシュアップした「SAXES-VP」を販売開始しました。

youtube
LINE UP

ラインアップ

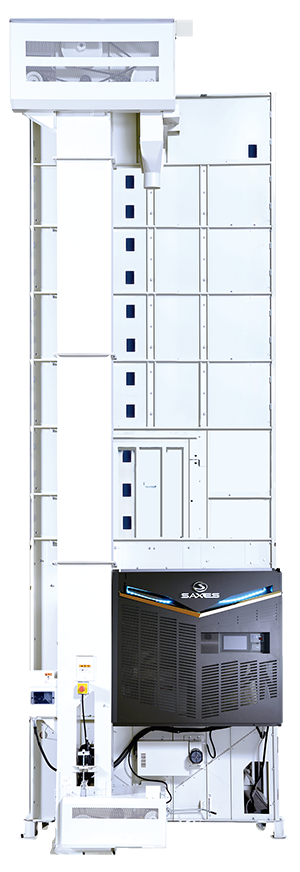

SDR 7000VP
SDR 7000VP(-S)70石モデル

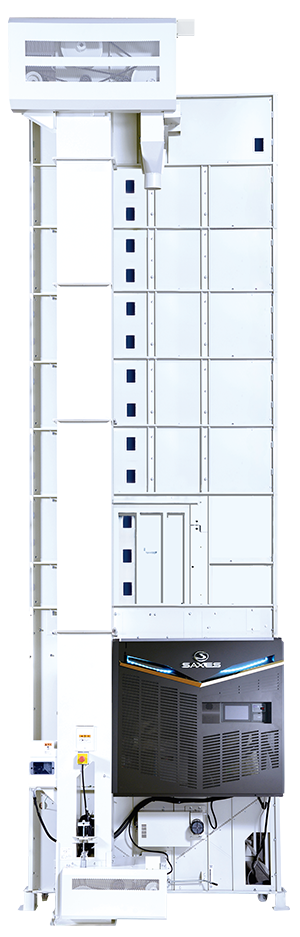

SDR 8000VP
SDR 8000VP(-S)80石モデル

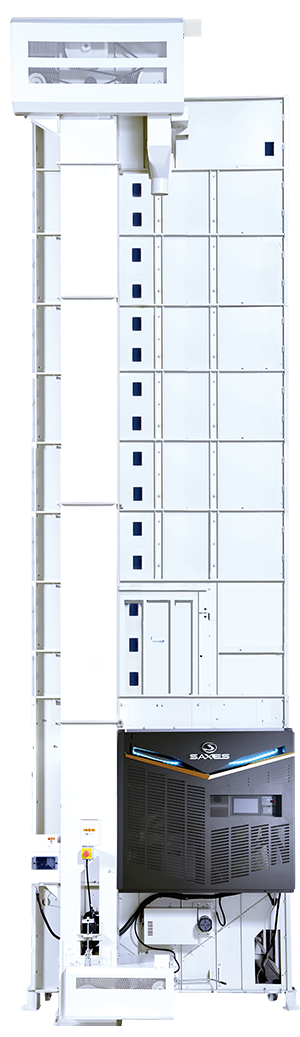

SDR 9000VP
SDR 9000VP(-S)90石モデル

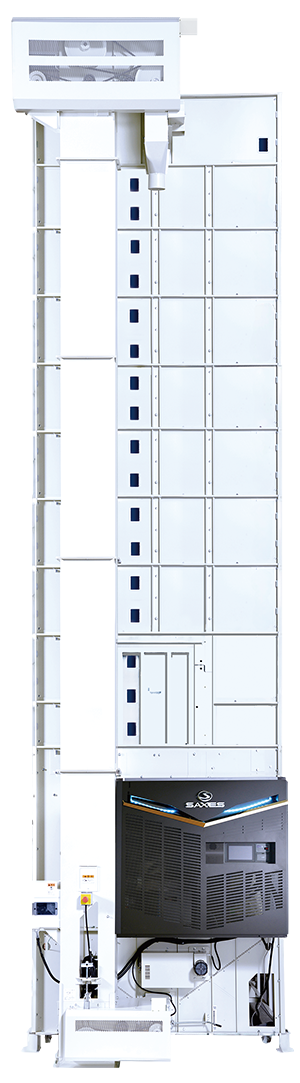

SDR 10000VP
SDR 10000VP100石モデル
寸法図 仕様 カタログ 価格
FEATURE

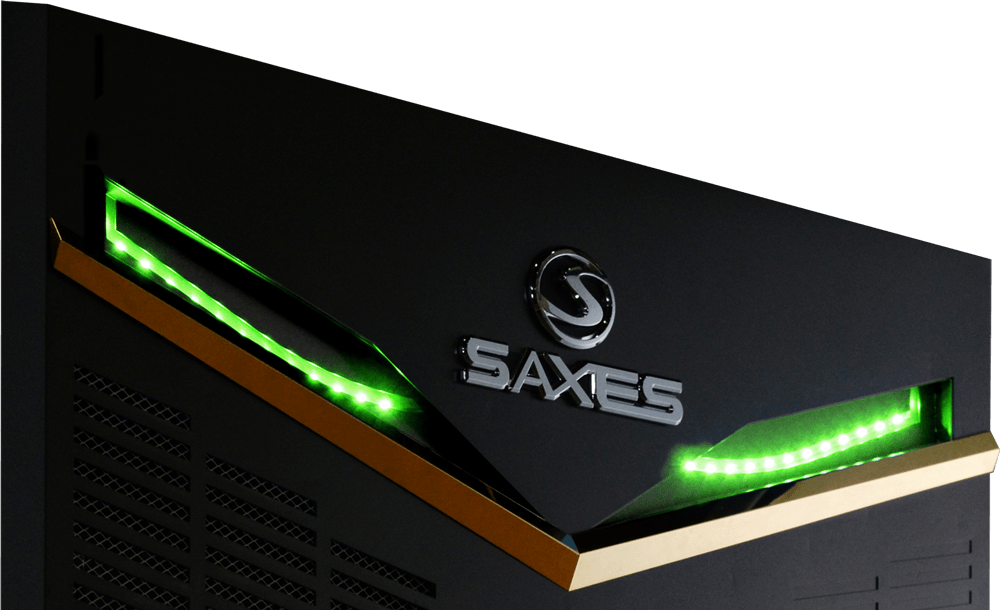

"光る眼"の演出で一目瞭然

LEDライトによる水分域の表示

乾燥中の穀物の水分域を計測し、フロントパネルに組み込まれたLEDライトの演出で状態を確認することが可能に。夜間や夕方の薄暗い中でも即座に穀物の水分状態が把握できます。

  • default
  • purple
  • yellow
  • green
  • blink
  • default

    水分
    未検出時

  • purple

    20.1％以上

  • yellow

    20.0～16.1％

  • green

    16.0～13.5％

  • blink

    13.5％未満

水分域に応じてライト色が変化

※上記水分量は原料が籾の場合です。

精悍かつ壮麗に、
圧倒的な存在感

進化を遂げたフロントデザイン

フロントパネルのセンターには「SAXES-VP」の象徴となる黄金色に輝くVラインをあしらい、重厚感と逞しさを表現。

さらに、凛とした佇まいでありながら機敏に獲物を捕らえる鷲をイメージしたLEDライト”光る眼”を左右に配置。

SAXES-VPの持つ力強さや壮麗さを最大限にデザインとして昇華させ、圧倒的な存在感を誇ります。

SAXES-Vフロントデザイン
SAXES-Vフロントデザイン

乾燥容量を確保しながら、高さを抑えた新設計を実現

高さを抑えた新設計

基本設計をゼロから見直し、各箇所の部品を改良することで、乾燥容量を確保しながら、高さを抑える新設計を実現しました。従来機に比べ、容量あたりの高さを低めに設計し、お客様のニーズに応えます。

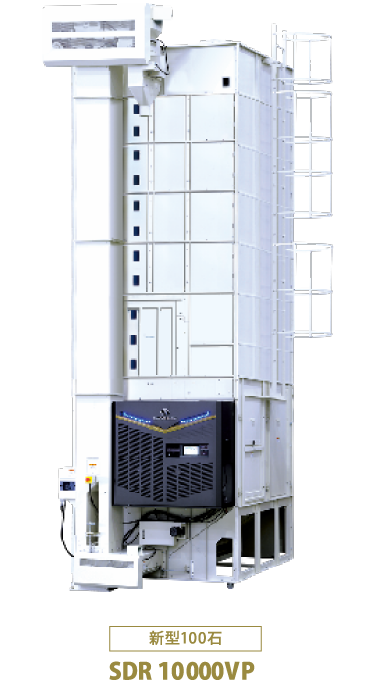

【例】新型100石と旧型100石との比較

860mm
SDR 10000VP
SDR 100BEZK

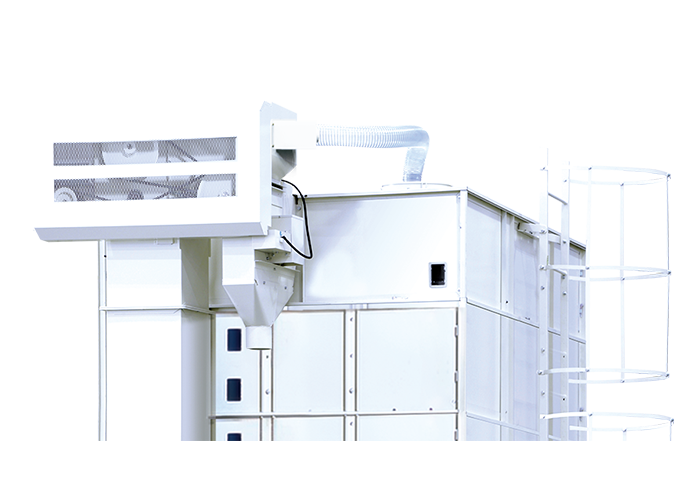

力強さと最新テクノロジー

ハイグレード部品による耐久性向上

過酷な運転状況においても、そのパフォーマンスをできる限り損なわないよう、最新のテクノロジーを集結し、基本から設計を見直した新設計。穀物の接触する箇所の強化や搬送部や駆動部に高グレード部品を使用し、大規模生産者のニーズに応えます。

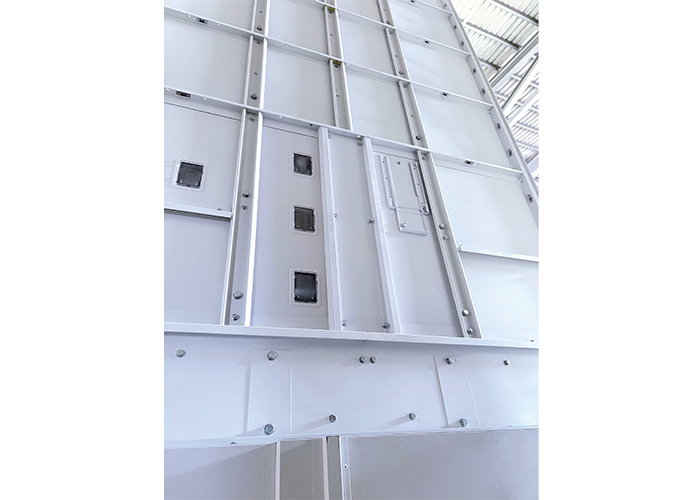

構造強化
上部スクリュ

浸炭窒化処理・バー追加

強化部品
上部スクリュ駆動部

角フランジ型ユニットの採用

構造強化
コンベアケース

ステンレス板の追加

強化部品
スポート

材質にステンレスを採用

強化部品

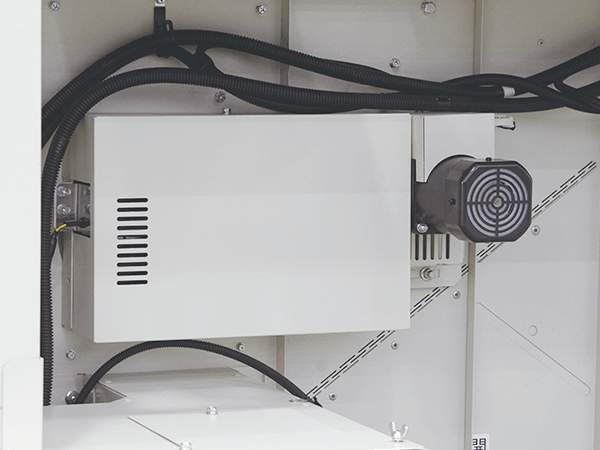

ロータリーバルブ駆動部

フランジ型ユニットの採用

構造強化
下部スクリュ

浸炭窒化処理・羽根板二重構造化

強化部品
下部スクリュ駆動部

角フランジ型ユニットの採用

形状変更
下部アウトレット部

材質にステンレスを採用

強化部品
昇降機上下駆動部

高防塵性ベアリングの採用

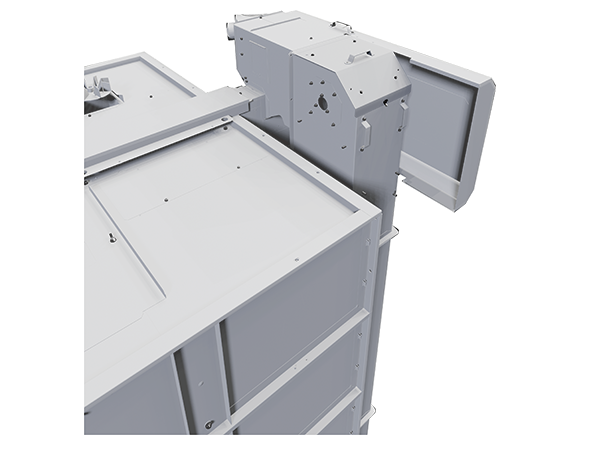

材質変更
昇降機カバー

材質にステンレスを採用

材質変更
バケットベルト

ベルト材質変更により耐久性向上

構造強化
昇降機上部

ステンレス板の追加

上部スクリュ
上部スクリュ駆動部
コンベアケース
スポート
ロータリーバルブ駆動部
下部スクリュ
下部スクリュ駆動部
下部アウトレット部
昇降機上下駆動部
昇降機カバー
バケットベルト
昇降機上部

揺るぎない基本スペックを追求

内部構造を見直し、細やかな改良を施しました。摩耗しやすい箇所には、耐久性に優れた部品を新たに採用。基本性能をアップし、より使いやすく全体の信頼性を向上します。

粗選機の改善

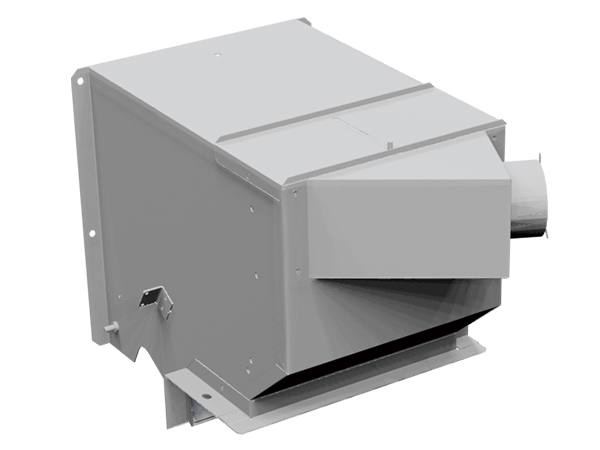

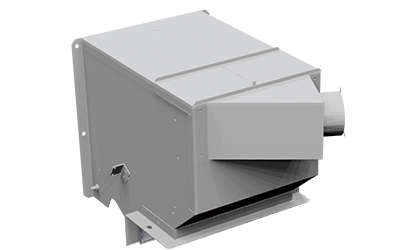

トップクリーナ

トップクリーナの粗選部を改良し、従来比約1.5倍※の集塵性能を実現しました。
※従来機:SDR-V

構造改良

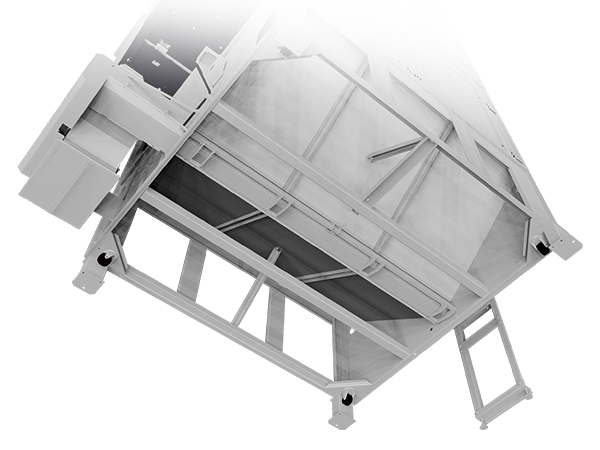

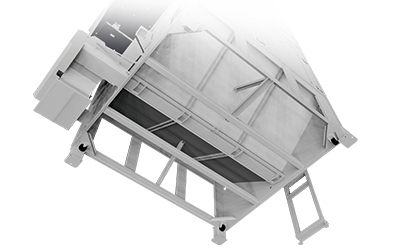

下部シャッター

殺物が搬送される下部シャッタの構造を変更し、安定性が増しました。

摩耗対応

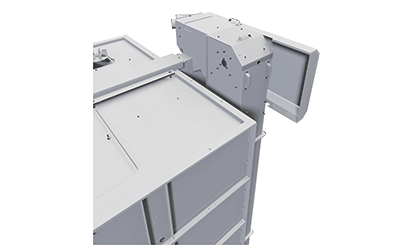

昇降機上部ケース

穀物との接触による摩耗に対応するため、昇降機上部ケースカバーの強度をさらに向上させました。

視認性向上

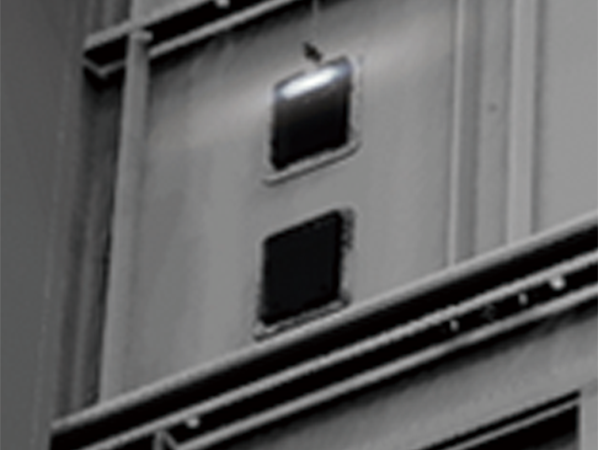

LED

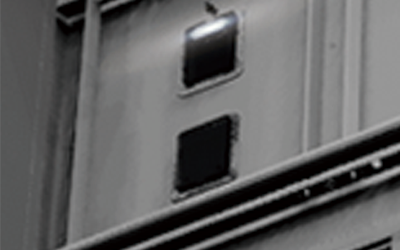

張込量センサのLED照度をアップし、視認性が向上しました。

トップクリーナ
下部シャッター
昇降機上部ケース
LED

安全性とメンテナンス性の向上

安全・安心を実現する充実の装備

開閉型スクリーン

取外し可能なスクリーンを装備し、工具なしでの脱着が可能です。品種の切り替わり時や、シーズン終了後の清掃が容易になります。

点検扉(ドリームドア)

全ての型式に点検扉（ドリームドア）を装備しました。コンタミ防止やシーズン終了時の内部清掃・メンテナンスへの利便性を高めています。
※高所作業のため、ご使用に際しては販売店・JAにご相談ください。

新型防音板

新型防音板により防音性が向上しました。

緊急排出シャッター

張り込みすぎた籾を、シャッターを開くだけで機外へ排出することができます。

セーフティカバー(上部)

駆動部点検窓追加により、視認性が向上しました。

セーフティカバー(下部)

駆動部点検窓追加により、視認性が向上しました。

操作性・作業性の向上

ワイドな昇降機

10インチバケット幅の昇降機を新しく採用。下部点検口が大きく、メンテナンス性が向上しました。

パチン錠を採用

昇降機下部や下部アウトレットのシャッタ開閉にパチン錠を採用。ワンタッチで開閉でき、容易に掃除ができます。

深化を遂げた多彩な運転モード

直感的な指先操作を実現するタッチパネルインターフェースを搭載。 用途に合わせた多彩な運転モードを搭載し、あらゆる作業シーンに柔軟に対応します。 さらにSAXES-VPでは、従来のモードに加え、新機能「まぜあわせ運転」「メンテナンスモード」を追加。 現場のこだわりに応える、自由度の高い運転環境を提供します。

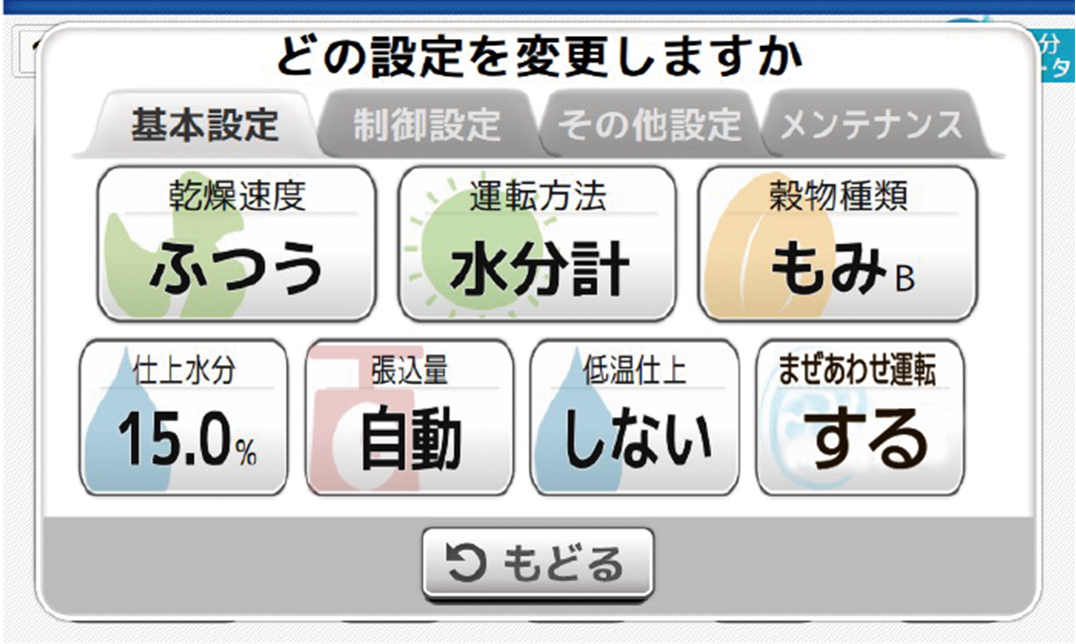

まぜあわせ運転

原料の水分ばらつきに応じて、乾燥初期の1時間にタンク内の層を崩すバルブ制御を自動で行い、水分ばらつき等を抑える制御を行います。
※初期設定は「しない」になっています。

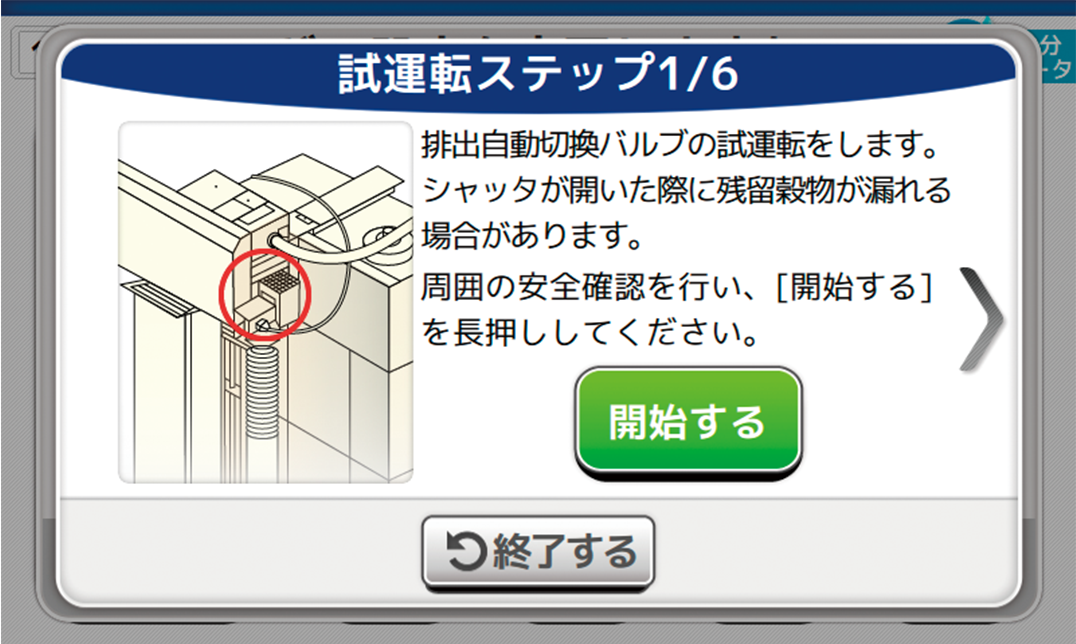

メンテナンスモード

試運転や消耗部品の交換記録ができる、「メンテナンスモード」を搭載。簡単に動作確認を行うことができます。

ICTへの対応

※画面は「サタケフレンドリークラブ」のイメージです。
表示画面はシステム・サービス改良などにより変更となることがあります。

スマホやタブレットにより運転状況の遠隔監視が可能です。
いつでも、どこにいても、乾燥機の運転状況および中に入っている穀物の状態を情報端末で確認することができるシステムです。
※「KOMECT」または「サタケフレンドリークラブ」への入会が必要となります。

サタケフレンドリークラブ
ご入会はこちらから

KOMECT
詳細はこちらから

  • 夜間、乾燥機が設置してある倉庫に足を運び稼働状況を確認する必要がなくなります。
  • 刈取り時に、圃場からの端末操作で乾燥機の運転状況を確認することで、乾燥計画(対応可能機と張込可能量の把握)が容易になり、ムダのない効率的な刈取りを行うことができます。
  • 乾燥機稼働中にエラー表示が出た場合、メールを端末に送信することができます。これにより、いち早くスケジュールを組み直すことができます。

カタログのダウンロードはこちら

カタログダウンロード

仕様

型式名 SDR7000 SDR8000 SDR9000 SDR10000
VP VP-S VP VP-S VP VP
穀物の
処理量(kg)		 籾(560kg/㎥) 1,200~7,000 1,200~8,000 1,200~9,000 1,200~10,000
小麦(680kg/㎥) 1,500~8,500 1,500~9,700 1,500~10,900 1,500~12,000
機体質量[重量](kg) 1,715 1,660 1,780 1,725 1,845 1,910
所要動力 定格電圧(V) 三相200
最大同時使用電力(kW) 5.164 3.564 5.164 3.564 5.164 5.164

寸法（単位：mm）

SDR7000・8000VP-S(斜流式ファン仕様)

SAXES-VPシリーズ寸法図

SDR7000・8000VP(遠心式ファン仕様)、SDR9000・10000VP

SAXES-VPシリーズ寸法図
型式 SDR7000VP SDR8000VP SDR9000VP SDR10000VP
A(全高) 5,935 6,435 6,935 7,435
B(タンク) 5,645 6,145 6,645 7,145
C(排出口) 4,850 5,350 5,850 6,350
D(ハシゴ高さ) 6,185 6,685 7,185 7,685
