汎用乾燥機SDR-XD

SDR3000XD,3500XD,4000XD,4500XD,
5000XD,5500XD,6000XD,6500XD

ラインアップ

多様な原料に対応

SAXESシリーズに待望の「汎用乾燥機」が誕生。1台で米、麦、子実コーン、そば、大豆など5種類の原料に対応。

回転数制御専用のインバータ搭載

昇降機用のインバータを新たに追加。
原料種類に合わせて、昇降機・スクリュの回転数を自動で制御します。

専用水分計を搭載

汎用乾燥機専用の水分計を採用。ロールとフィーダーの形状を変更し、様々な原料の水分が測定可能になりました。品種の切り替え時にレバーを操作する必要もありません。

シュートと飛散盤の搬送方法切り替え

原料種類を選択することで、原料に適した搬送に自動で切り替えます。(籾・麦・コーンでは飛散盤搬送、大豆ではシュート搬送)
そばの場合は、飛散盤搬送/シュート搬送から選択可能です。

多様な運転モード・設定を搭載

様々な運転モードを搭載し、飼料米や水分ばらつきの多い原料にも対応。こだわりの乾燥が可能です。

まぜあわせ運転

原料の水分ばらつきに応じて、乾燥初期の1時間にタンク内の層を崩すバルブ制御を自動で行い、水分ばらつき等を抑える制御を行います。※初期設定は「しない」になっています。

多品種への対応

飼料米モード搭載。飼料米を高速で乾燥することができます。

こだわり設定

乾燥前の循環運転時間や熱風温度の上限など、詳細な設定をすることができます(設定温度は35~55℃)。酒米や種子乾燥など、こだわりの乾燥が可能です。

おまかせ運転モード

「おまかせ運転」を選択すると、水分のばらつきの多い原料を張り込んだ際に、その度合いに応じて乾燥前に初期送風を行います。(初期送風時間1~3時間を乾燥機が自動で決定。)また、夜間静音モードなど、使用環境に合わせた運転も選択可能です。

耐久性の強化

構造強化
下部スクリュ

浸炭窒化処理・羽根板二重構造化

強化部品
下部スクリュ駆動部

角フランジ型ユニットの採用

強化部品
ロータリーバルブ駆動部

メタルブッシュの採用

材質変更
バケットベルト

ベルト材質変更により耐久性向上

強化部品
上部スクリュ駆動部

角フランジ型ユニットの採用

構造強化
上部スクリュ

浸炭窒化処理・バー追加

形状変更
下部アウトレット部

穀物が通過するコーナーの形状変更

強化部品
昇降機上下駆動部

高防塵性ベアリングの採用

構造強化
コンベアケース

ステンレス板の追加

構造強化
昇降機上部

ステンレス板の追加

強化部品
スポート

材質にステンレスを採用

材質変更
昇降機カバー

材質にステンレスを採用

下部スクリュ
下部スクリュ駆動部
ロータリーバルブ駆動部
バケットベルト
上部スクリュ駆動部
上部スクリュ

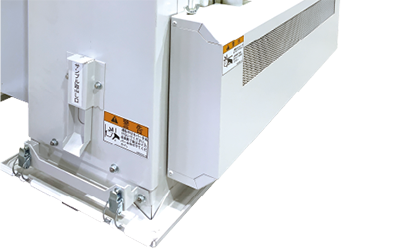

下部アウトレット部
昇降機上下駆動部
コンベアケース
昇降機上部
スポート
昇降機

さらに安全・安心に

取り外し可能な乾燥部スクリーンや点検扉を装備。また「メンテナンスモード」機能を採用し、さらに清掃や点検がしやすくなりました。

開閉型スクリーン

取り外し可能なスクリーンを装備し、工具なしでの脱着が可能です。品種の切り替わり時や、シーズン終了後の清掃が容易になりました。

点検扉(ドリームドア)

全ての型式に点検扉(ドリームドア)を装備しました。コンタミ防止やシーズン終了時の内部清掃・メンテナンスへの利便性を高めています。
※高所作業のため、ご使用に際しては販売店・JAにご相談ください。

緊急排出シャッタ

点検扉(ドリームドア)に付属し、張り込みすぎた穀物を、シャッタを開くだけで機外へ排出することができます。

ワンタッチ開閉できる掃除口

昇降機下部や下部アウトレットのシャッタ開閉にパチン錠を採用。ワンタッチで開閉でき、容易に清掃ができます。

大豆用スリットシャッタ

大豆乾燥時は、スリットシャッタ(昇降機、下部アウトレット用)に付けかえることで、未熟粒や小さなごみを取ることができます。受け箱も標準で付属します。

メンテナンスモード

試運転や消耗部品の交換記録ができる、「メンテナンスモード」を搭載。簡単に動作確認を行うことができます。

ICTへの対応

スマホやタブレットにより運転状況の遠隔監視が可能です。
いつでも、どこにいても、乾燥機の運転状況および中に入っている
穀物の状態を情報端末で確認することができるシステムです。
※サタケフレンドリークラブへの入会が必要となります。

ご入会はこちらから

  • 夜間、乾燥機が設置してある倉庫に足を運び稼働状況を確認する必要がなくなります。
  • 刈取り時に、圃場からの端末操作で乾燥機の運転状況を確認することで、乾燥計画(対応可能機と張込可能量の把握)が容易になり、ムダのない効率的な刈取りを行うことができます。
  • 乾燥機稼働中にエラー表示が出た場合、メールを端末に送信することができます。これにより、いち早くスケジュールを組み直すことができます。

カタログのダウンロードはこちら

仕様

型式 SDR3000XD SDR3500XD SDR4000XD SDR4500XD SDR5000XD SDR5500XD SDR6000XD SDR6500XD
穀物の
処理量(kg)
籾(560kg/㎥) 800~3,000 800~3,500 800~4,000 800~4,500 800~5,000 800~5,500 800~6,000 800~6,500
小麦(680kg/㎥) 1000~3,600 1000~4,200 1000~4,800 1000~5,400 1000~6,000 1000~6,600 1000~7,200 1000~7,800
所要動力 定格電圧(V) 三相200
最大同時使用電力(kW) 2.964

寸法

SDR3000~6500XD(単位:mm)


型式 SDR3000XD SDR3500XD SDR4000XD SDR4500XD SDR5000XD SDR5500XD SDR6000XD SDR6500XD
A
(全高)
3,825 4,125 4,425 4,725 5,025 5,325 5,625 5,925
B
(タンク)
3,470 3,770 4,070 4,370 4,670 4,970 5,270 5,570
C
(排出口)
2,870 3,170 3,470 3,770 4,070 4,370 4,670 4,970
