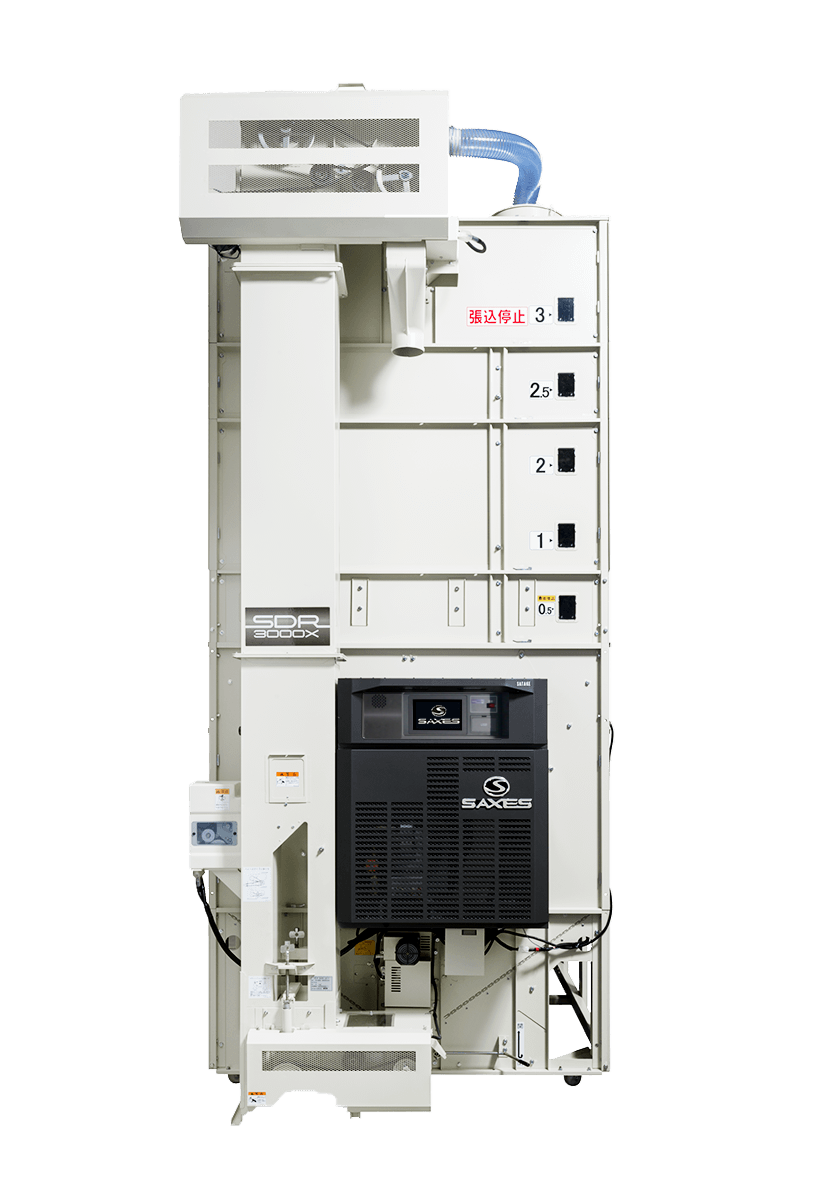

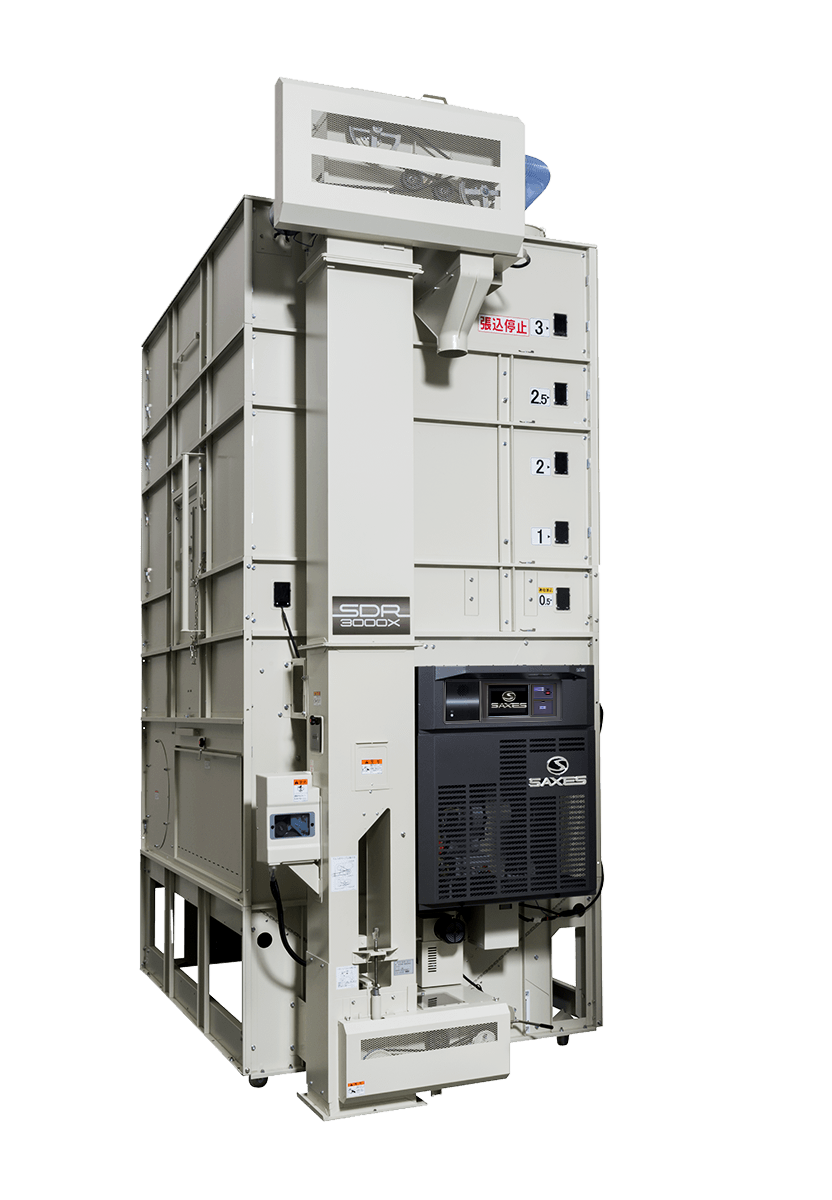

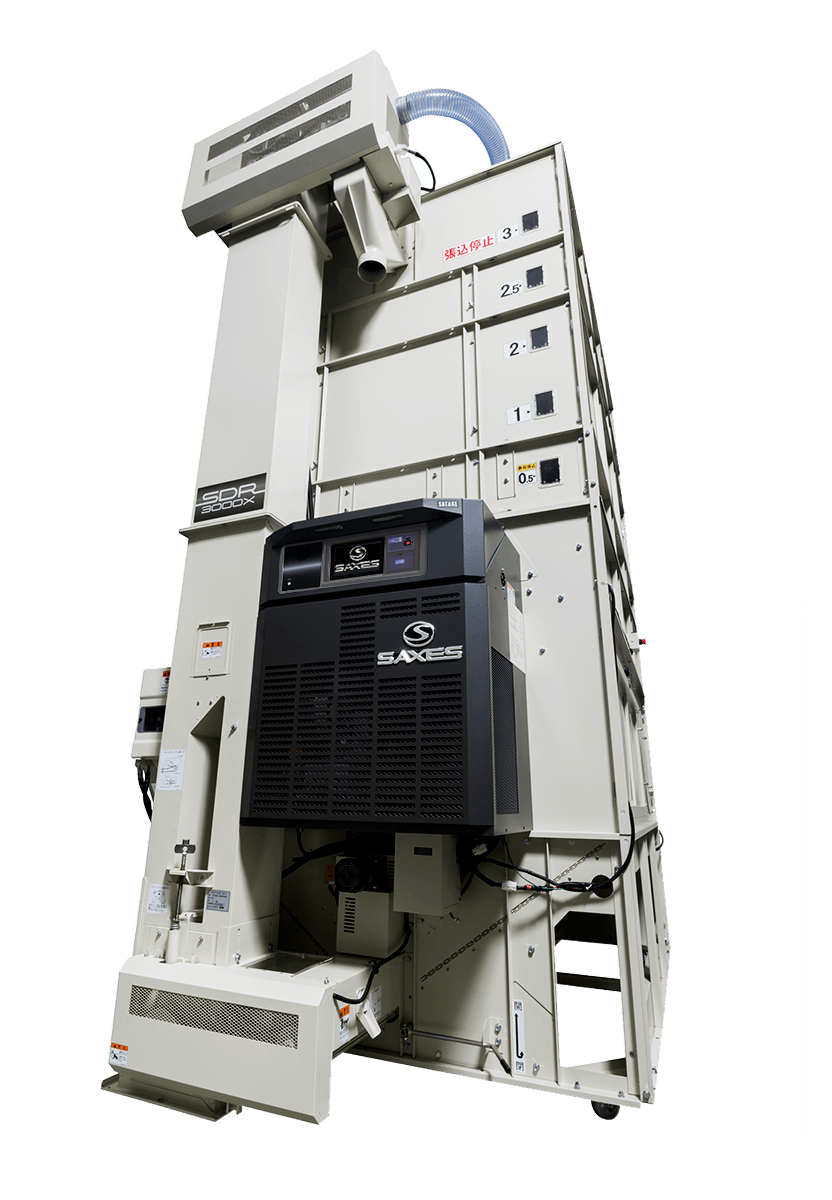

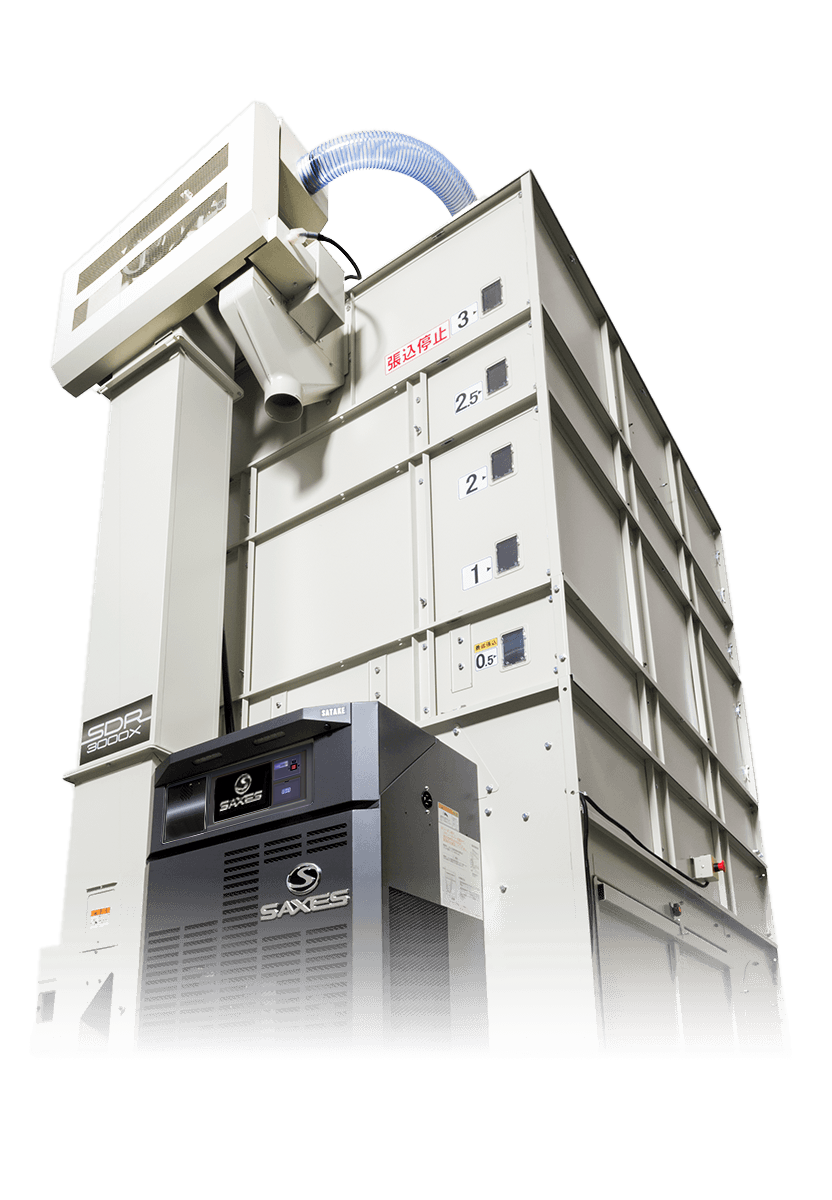

遠赤外線乾燥機SDR-XX

SDR3000XX,3500XX,4000XX,4500XX,
5000XX,5500XX,6000XX,6500XX

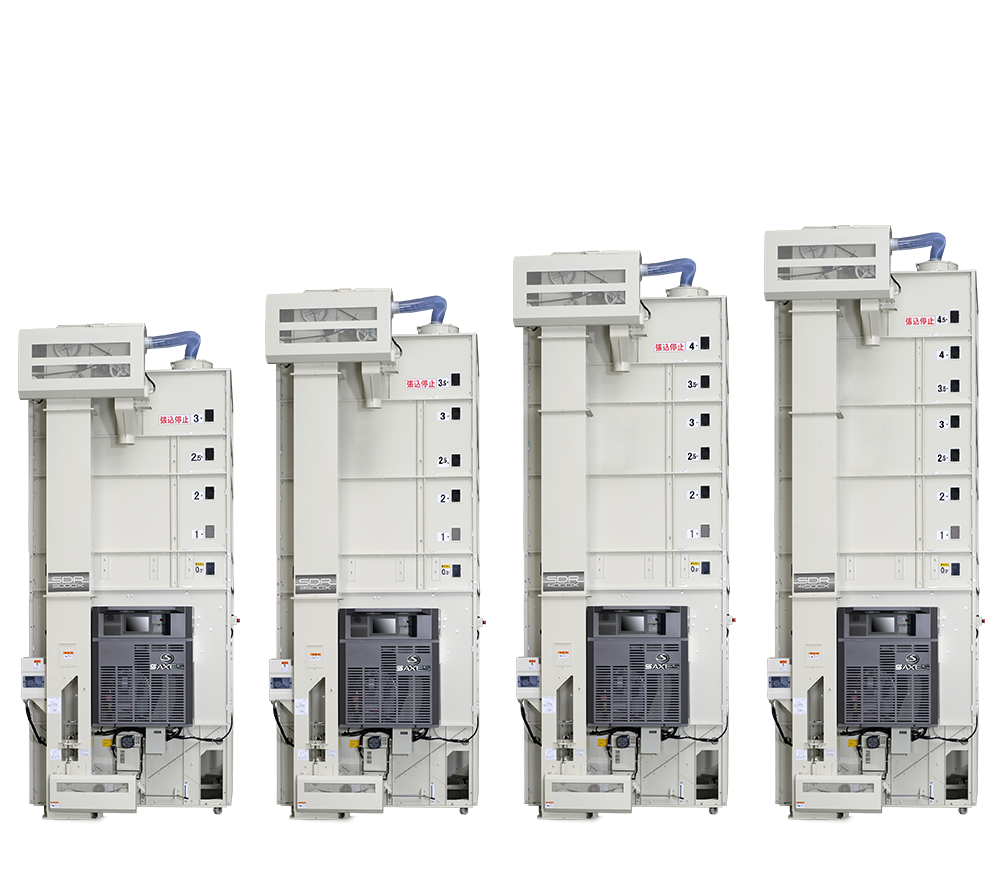

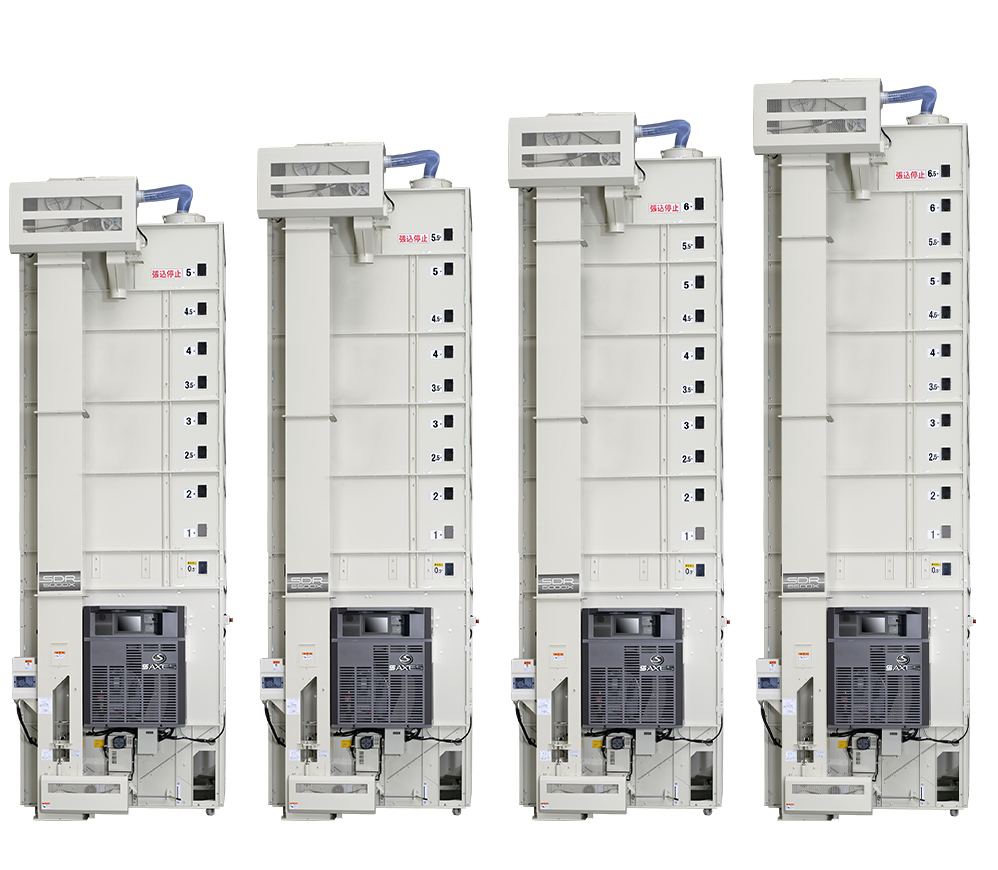

ラインアップ

耐久性の強化

構造強化

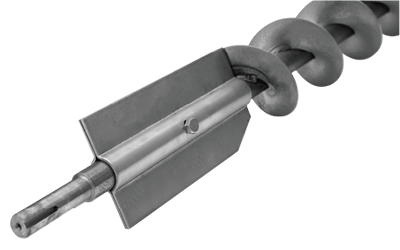

下部スクリュ

浸炭窒化処理・羽根板二重構造化

強化部品

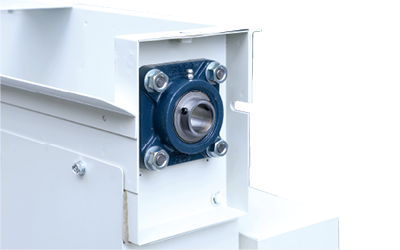

下部スクリュ駆動部

角フランジ型ユニットの採用

強化部品
ロータリーバルブ駆動部

メタルブッシュの採用 部品

材質変更
バケットベルト

ベルト材質変更により耐久性向上

強化部品
上部スクリュ駆動部

角フランジ型ユニットの採用

構造強化
上部スクリュ

浸炭窒化処理・バー追加

形状変更
下部アウトレット部

籾が通過するコーナーの形状変更

強化部品
昇降機上下駆動部

高防塵性ベアリング部品の採用

構造強化
コンベアケース

ステンレス板の追加

構造強化
昇降機上部

ステンレス板の追加

強化部品
スポート

材質にステンレスを採用

材質変更
昇降機カバー

材質にステンレスを採用

下部スクリュ
下部スクリュ駆動部
ロータリーバルブ駆動部
バケットベルト
上部スクリュ駆動部
上部スクリュ
下部アウトレット部
昇降機上下駆動部
コンベアケース
昇降機上部
スポート
昇降機

さらに安全・安心に

開閉型スクリーン

取外し可能なスクリーンを装備し、工具なしでの脱着が可能です。品種の切り替わり時や、シーズン終了後の清掃が容易になります。

点検扉(ドリームドア)

全ての型式に点検扉(ドリームドア)を装備しました。コンタミ防止やシーズン終了時の内部清掃や、メンテナンスへの利便性を高めています。
※高所作業のため、ご使用に際しては販売店・JAにご相談ください。

新型防音板

新型防音板により防音性が向上しました。

緊急排出シャッタ

点検扉(ドリームドア)に付属し、張り込みすぎた籾を、シャッタを開くだけで機外へ排出することができます。

セーフティカバー

駆動部点検窓追加により、視認性が向上しました。

ワンタッチ開閉できる掃除口

昇降機下部や下部アウトレットのシャッタ開閉にパチン錠を採用。ワンタッチで開閉でき、容易に清掃ができます。

メンテナンスモード

試運転や消耗部品の交換記録ができる、「メンテナンスモード」を搭載。簡単に動作確認を行うことができます。

ICTへの対応

スマホやタブレットにより運転状況の遠隔監視が可能です。
いつでも、どこにいても、乾燥機の運転状況および中に入っている
穀物の状態を情報端末で確認することができるシステムです。
※サタケフレンドリークラブへの入会が必要となります。

ご入会はこちらから

  • 夜間、乾燥機が設置してある倉庫に足を運び稼働状況を確認する必要がなくなります。
  • 刈取り時に、圃場からの端末操作で乾燥機の運転状況を確認することで、乾燥計画(対応可能機と張込可能量の把握)が容易になり、ムダのない効率的な刈取りを行うことができます。
  • 乾燥機稼働中にエラー表示が出た場合、メールを端末に送信することができます。これにより、いち早くスケジュールを組み直すことができます。

カタログのダウンロードはこちら

仕様

 型式   SDR3000XX SDR3500XX SDR4000XX SDR4500XX SDR5000XX SDR5500XX SDR6000XX SDR6500XX
穀物の
処理量(kg)
籾(560kg/㎥) 800~3,000 800~3,500 800~4,000 800~4,500 800~5,000 800~5,500 800~6,000 800~6,500
小麦(680kg/㎥) 1,000~3,600 1,000~4,200 1,000~4,800 1,000~5,400 1,000~6,000 1,000~6,600 1,000~7,200 1,000~7,800
所要動力 定格電圧(V) 三相200
最大同時使用電力(kW) 1.964 2.264 2.764

寸法

SDR3000~5500XX(単位:mm)


型式 SDR3000XX SDR3500XX SDR4000XX SDR4500XX SDR5000XX SDR5500XX
A(全高) 3,760 4,060 4,360 4,660 4,960 5,260
B(タンク) 3,470 3,770 4,070 4,370 4,670 4,970
C(排出口) 2,870 3,170 3,470 3,770 4,070 4,370

SDR6000~6500XX(単位:mm)


型式 SDR6000XX SDR6500XX
A(全高) 5,560 5,860
B(タンク) 5,270 5,570
C(排出口) 4,670 4,970
