農フェス!クボタバーチャル展示会に出展

強く、そして美しく

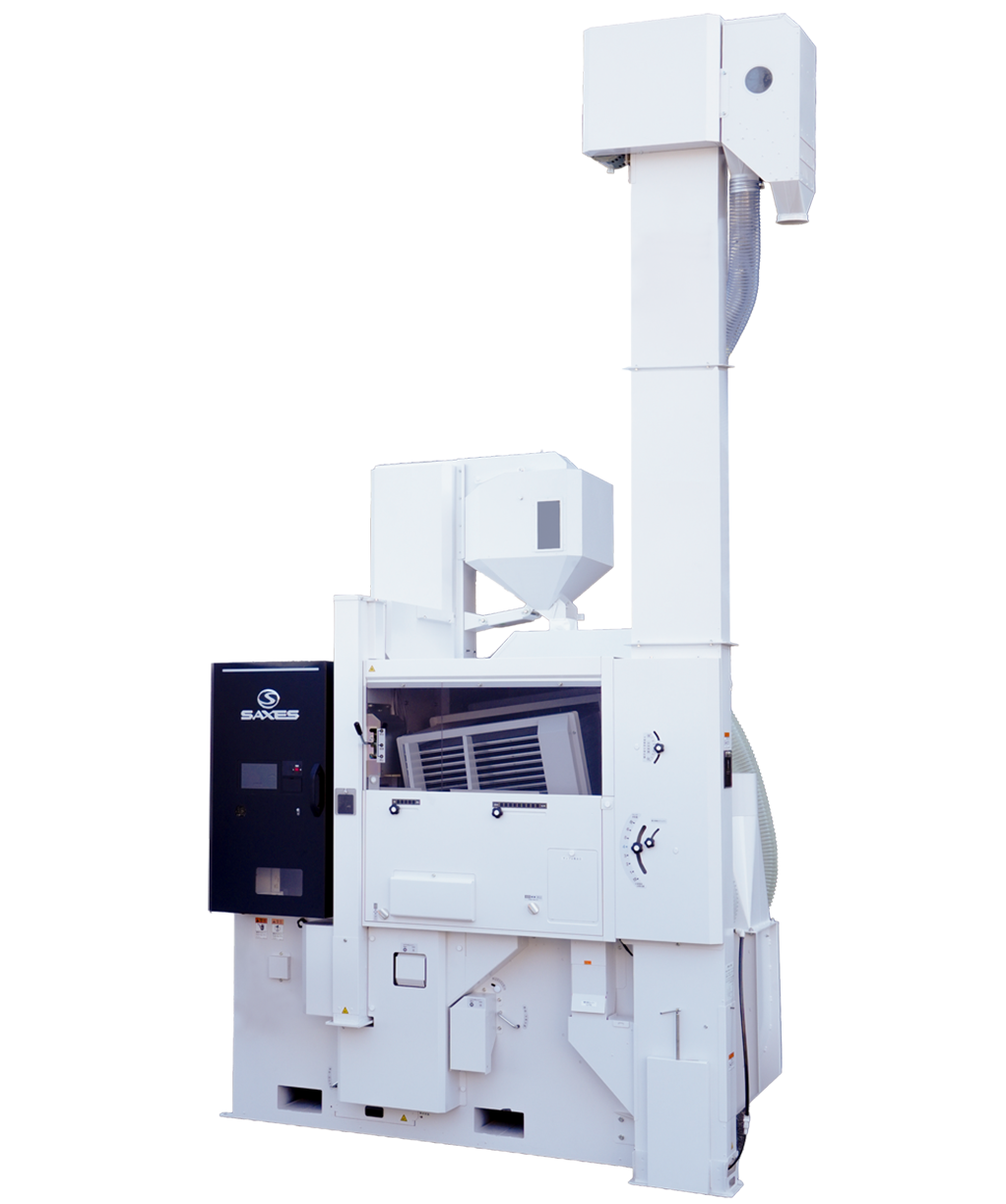

待望の6インチモデル登場

FEATURE

進化したユーザビリティ

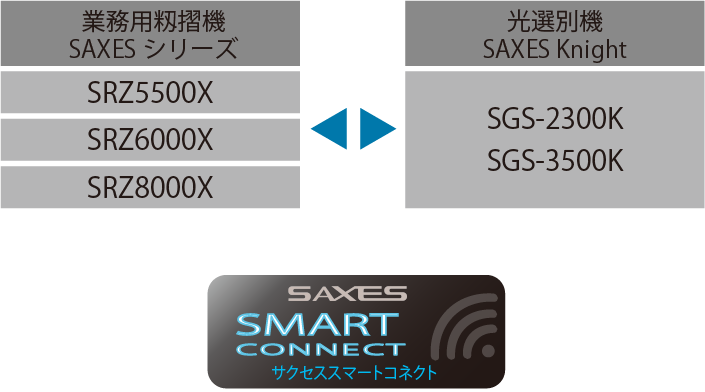

Wi-Fi通信機能搭載

SAXES Knight が原料の籾混入率が高いと判断した場合やエラーにより停止した場合、Wi-Fi通信によりSRZ6000Xを自動で循環運転に切り替えることができます。

※ SAXES Knight へ装着するWi-Fiアダプタは別売りオプションとなります。

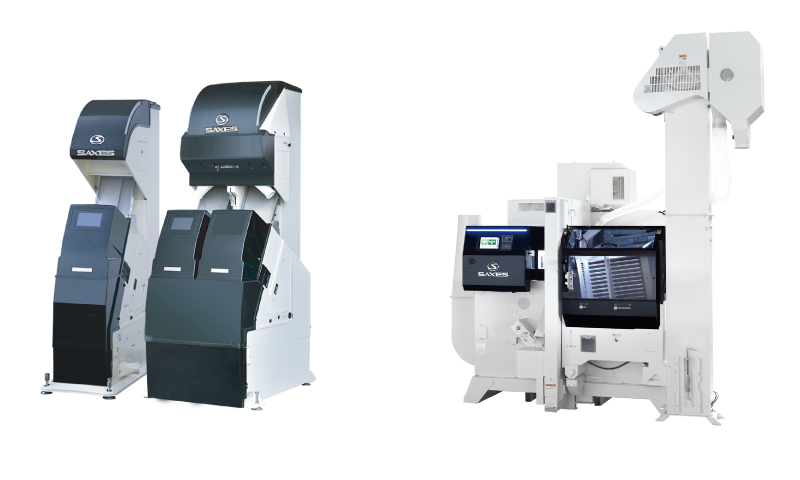

Wifiイメージ
Wi-Fi アダプタ
Wi-Fi アダプタ

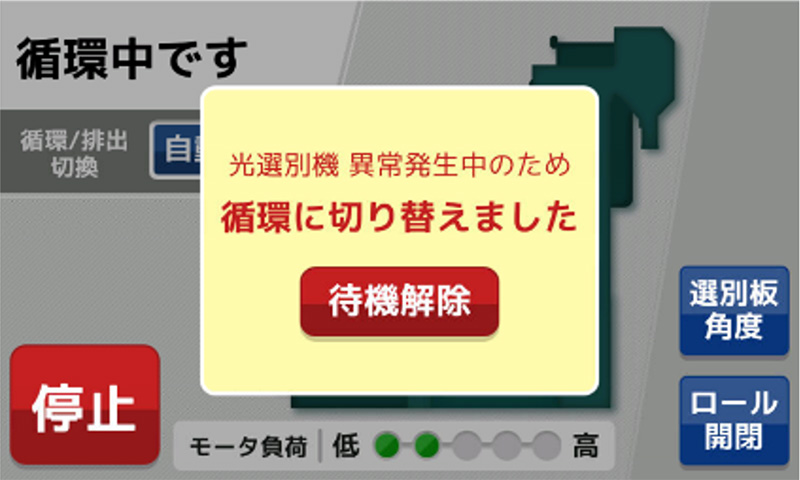

モニタ表示例
モニタ表示例

状態表示のLED搭載

LED表示色により、機体の運転状況を遠隔で視認可能になります。
後工程の詰まりや、原料切れに素早く対応でき、作業停止時間を短縮できます。

待機中
運転中
警告
エラー時

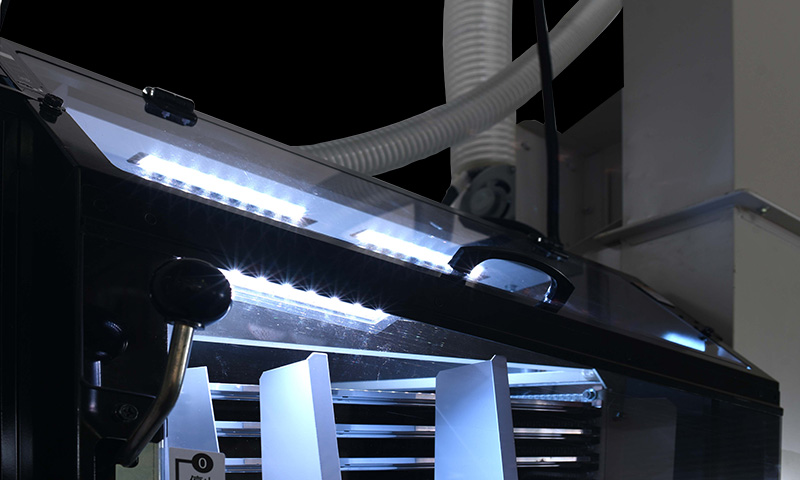

照明の追加と照度アップ

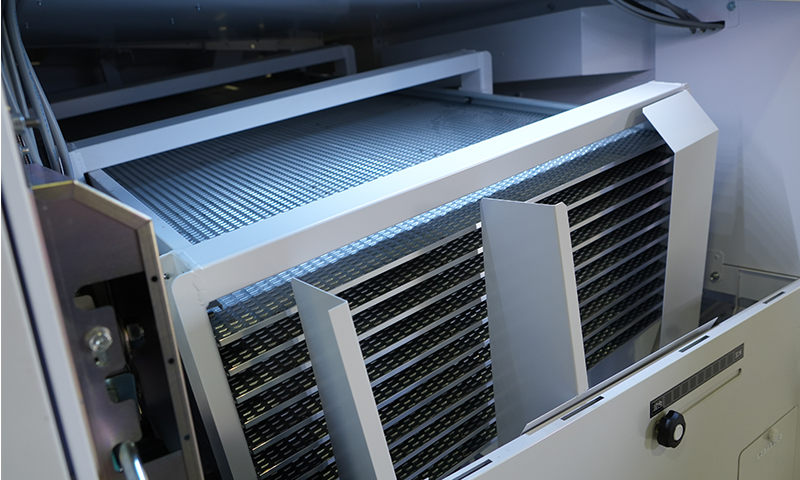

照度の高いLEDを新たに採用。また、選別板上に加え、各選別板の均分状態が確認できるLEDを設け、選別状態の視認性が向上します。

正面から見た選別板
正面から見た選別板
新たに追加、変更したLED
新たに追加、変更したLED

選別板角度調整の電動化

選別板に、「角度調整センサ」と「角度調整モータ」を搭載し、選別板の角度調整をタッチパネル操作で行うことができます。

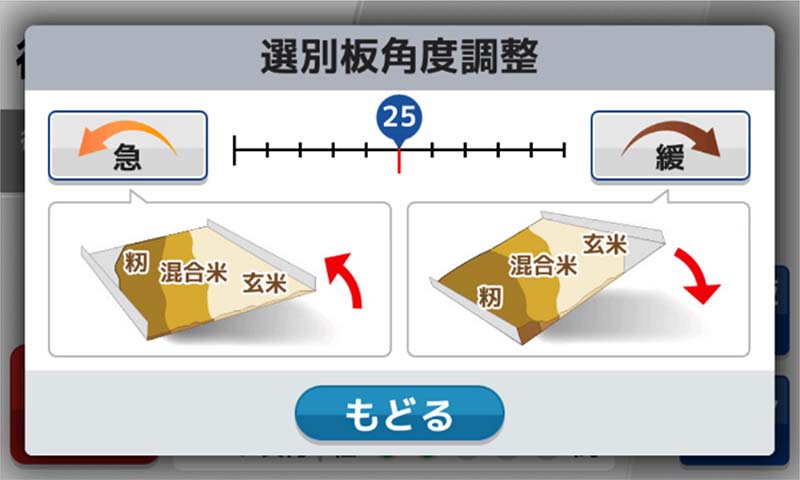

モニタ表示
モニタ表示
選別板の角度
選別板の角度

メンテナンス性の向上

残留清掃の電磁弁制御

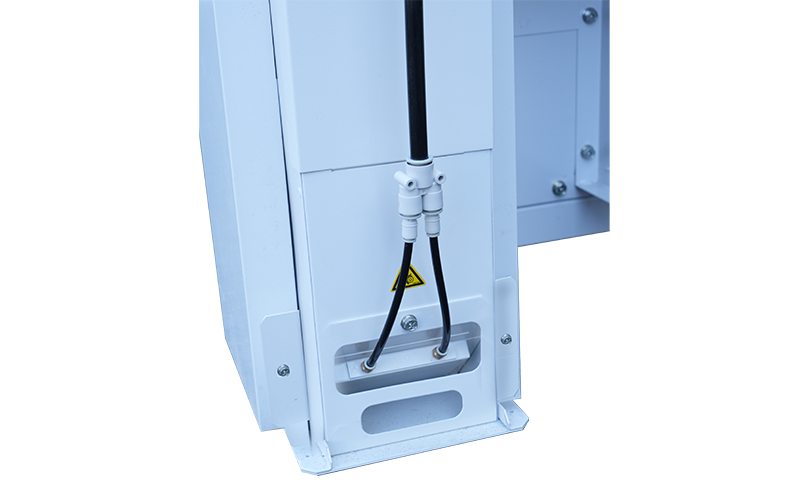

・昇降機下部のエア噴射に電磁弁による自動制御を採用。もみすり運転終了時の残留排出時に自動でエアを噴射するので、機内残留量の低減および残留排出時間を短縮します。
・機内清掃時にはエア噴射の自動制御に加えてタッチパネルに清掃手順がアニメーションで表示されますので、誰でもわかりやすく作業ができます。

※別途コンプレッサが必要です。

ホーム画面
ホーム画面

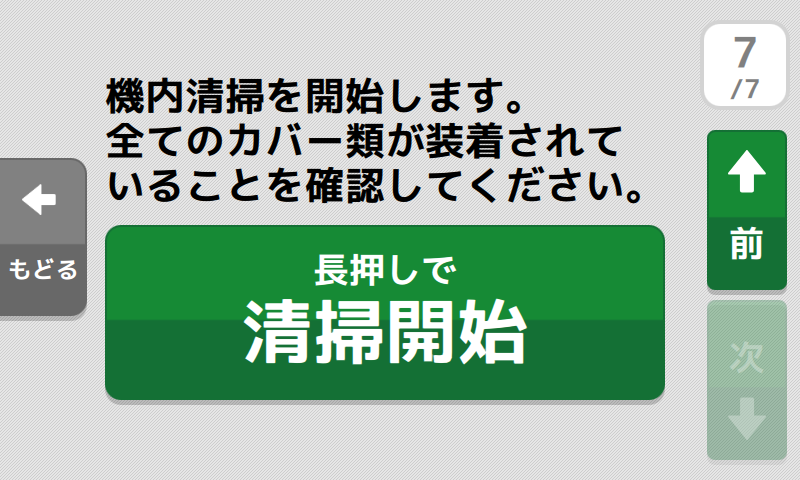

機内清掃中画面
機内清掃中画面
電磁弁
電磁弁

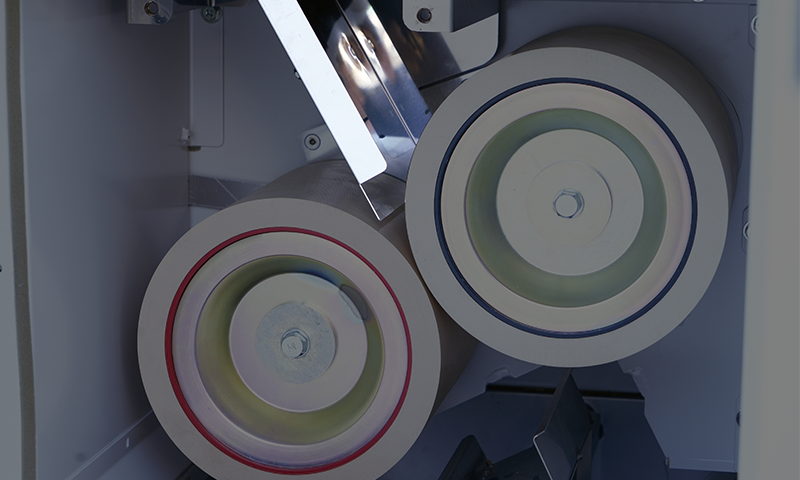

主軸にレッドロール採用

レッドロール
主軸をレッドロールとすることで、ロール入れ替え作業が削減されます。

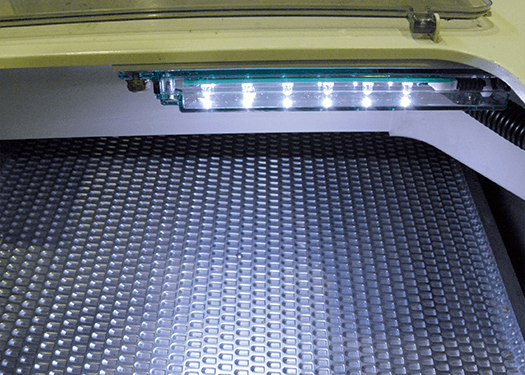

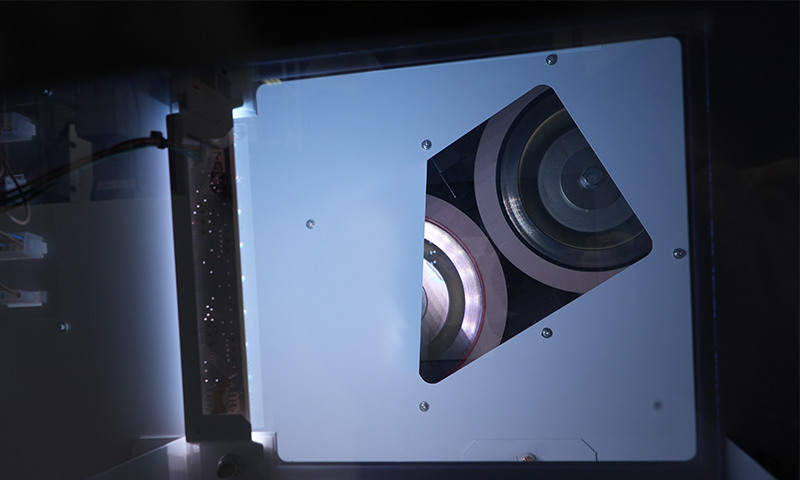

脱っぷ部、LED照明追加

電磁弁
ロール点検窓からロールの摩耗状態を確認する際の視認性向上。

耐久性の強化

材質変更構造強化強化部品

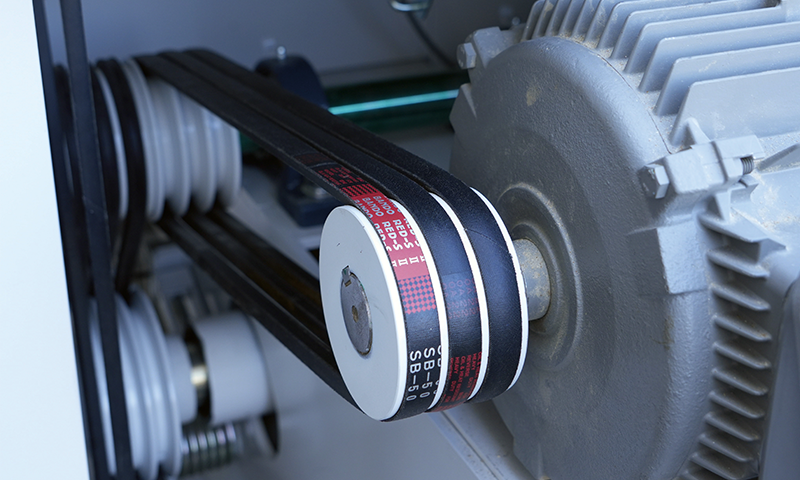

駆動部

Vベルト部に「スーパーAG-X」を採用
耐摩耗性、耐亀裂性が向上

材質変更強化部品

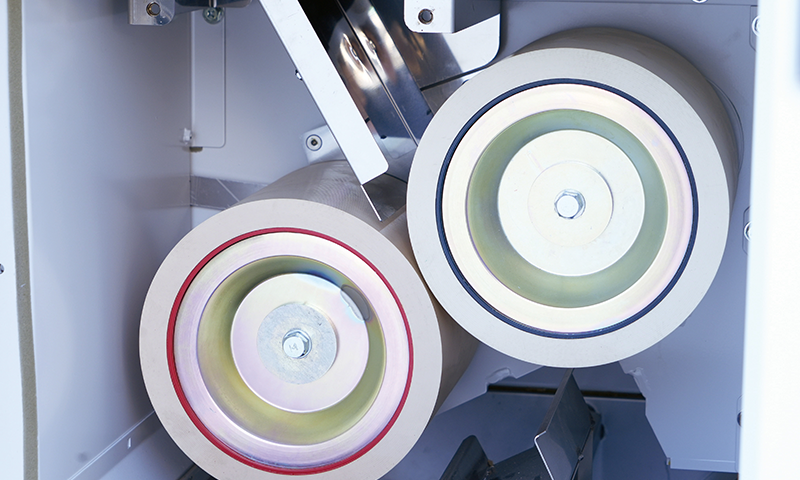

レッドロール

ゴムロールに高耐久のレッドロールを標準装備

安全性向上
セーフティーカバー

駆動部に安全性を考慮した強化カバーを採用

駆動部
レッドロール
セーフティカバー

カタログのダウンロードはこちら

仕様

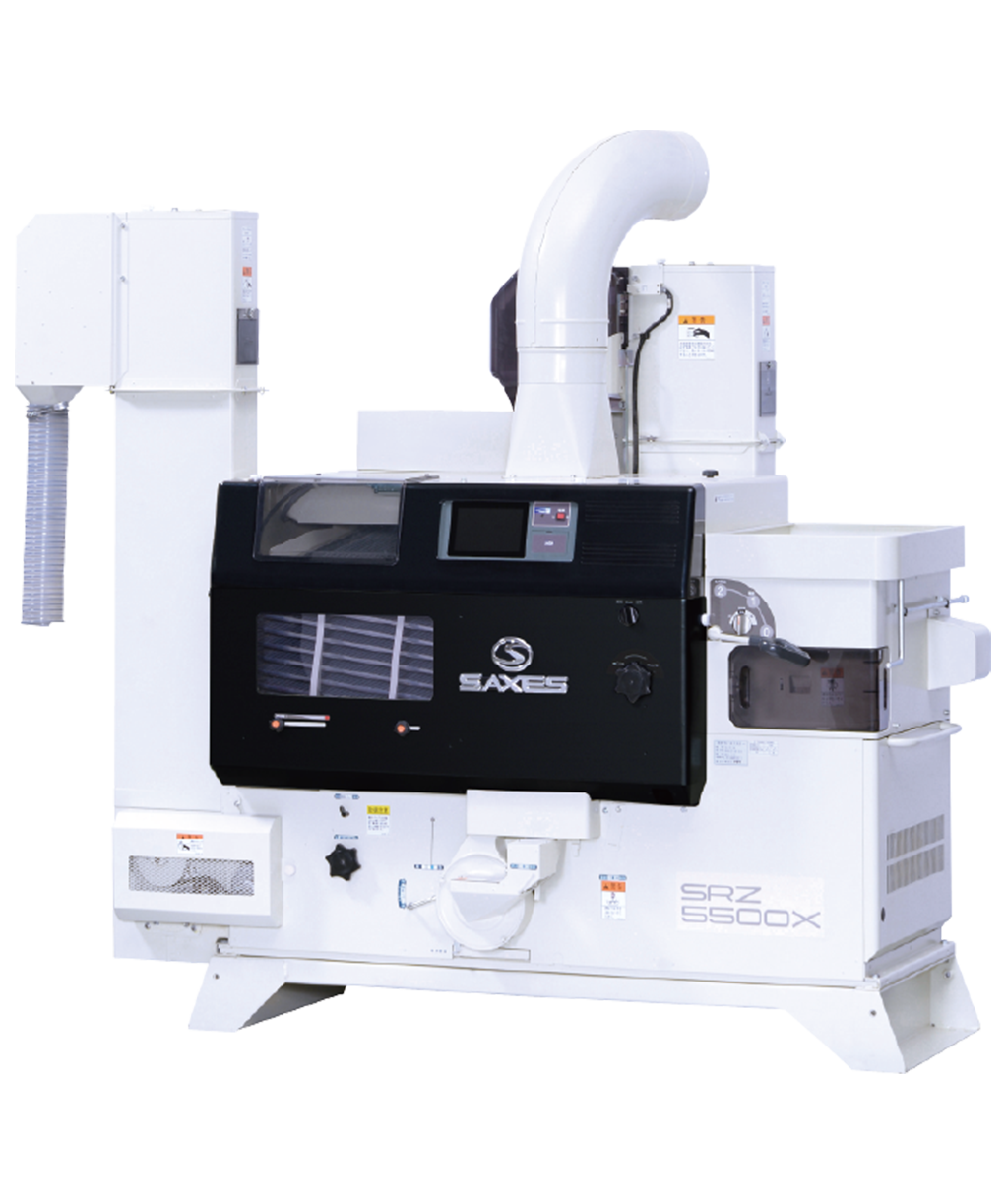

商品名 SRZ5500X
所要動力(kW) 三相200V 3.7
処理能力(玄米排出)(kg/h)  1,320~2,100 (22~35俵/時)
ゴムロール(mm)  統合型中径 127 (5インチレッドロール)
ロール隙間調整 自動
タッチパネル操作盤/自動循環排出切換 あり
混合米揚穀 昇降機
精品(玄米)揚穀 昇降機
選別方式(選別板枚数) 揺動選別(10枚)
籾殻搬送能力(m) 16(ライト管・鋼管水平時)
回転数
(r/min)
主軸 1,400(定格負荷時)
排出ファン 1,680
機体質量(重量】(モータ込) (kg) 377
定格電流値(A) (50Hz/60Hz) 15.6/14.6
安全鑑定番号(型式名) 39148 (NRZ5500)

寸法

srz5500寸法図

仕様

商品名 SRZ6000X
ゴムロール幅 (mm) 統合大径 152.4(6インチ)
処理能力(玄米)(kg/h) 2,100~2,700(35~45俵/時)
所要動力 三相200V 6.95
単相200V 0.035
籾殻搬送能力 (m) 20(水平最大距離)
選別板枚数 12
回転数
(r.p.m)
主軸 1,250
排出ファン 1,050、1,150(2段調整)
揺動選別板(クランク) 280
機体重量[質量] (kg) 750
定格電流値(A)(50H/60Hz) 32.4/29.4
srz6000寸法図
